Cabo PCIe derrete em sistema com RTX 5070 após ligação incorreta da fonte

Um sistema equipado com uma RTX 5070 teve o cabo de alimentação da placa de vídeo carbonizado, mas o episódio destoa da longa lista de casos envolvendo o conector 12V-2×6. O registro é do canal russo VIK-off, que documentou a montagem em vídeo publicado nesta segunda (10).

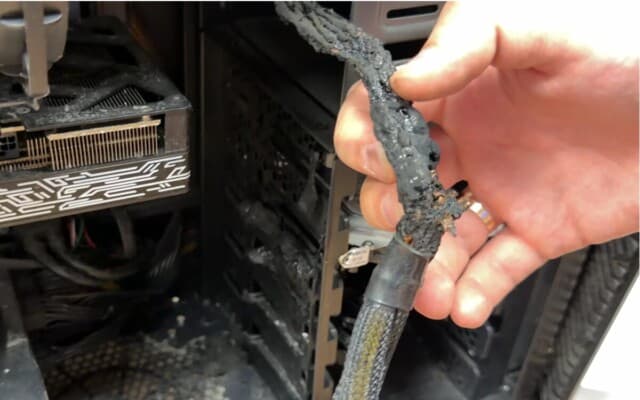

A conexão de 16 pinos aparentemente sobreviveu ao incidente. O derretimento aconteceu antes, no trecho do cabo PCIe que alimenta o adaptador, região que raramente aparece nas fotos divulgadas por usuários afetados pelo padrão de energia das placas Blackwell.

A causa apontada pela análise é uma escolha de montagem, visto que o sistema partia de uma única saída PCIe de 8 pinos da fonte e usava um divisor passivo para criar dois plugues, ambos ligados ao adaptador de 16 pinos que acompanha a placa.

Dois plugues não criam uma segunda fonte de energia

O ponto central do caso está em uma confusão comum entre quem monta o próprio computador: um divisor passivo multiplica conectores, sem multiplicar a capacidade elétrica do trecho que vem antes dele.

Os dois lados do adaptador da RTX 5070 puxavam corrente pela mesma conexão original de 8 pinos da fonte. Todo o consumo da placa passou a atravessar um único caminho dimensionado para uma fração desse valor, e o aquecimento resultante degradou o isolamento até o cabo derreter.

A fabricante de fontes Corsair trata o assunto de forma explícita em sua documentação de suporte:

“Não é recomendado usar um único cabo dividido em dois PCIe de 8 pinos.”

A mesma orientação aparece no material da NVIDIA. O guia de instalação oficial da empresa exige pelo menos dois cabos PCIe de 8 pinos independentes quando o adaptador de 16 pinos é utilizado, com a alternativa de um cabo nativo PCIe Gen 5 de 16 pinos certificado para no mínimo 360 W.

O que a especificação PCI-SIG define para cada conexão

Existe uma diferença técnica relevante entre o cabo em si e o conector padronizado. A PCI-SIG estabelece limites para o lado que se encaixa na placa de vídeo, valores que os fabricantes de GPU respeitam ao projetar seus adaptadores:

Conexão	Limite de potência	Observação
PCIe 6 pinos (lado da GPU)	75 W	Praticamente extinto na geração atual
PCIe 8 pinos (lado da GPU)	150 W	Dois pinos extras funcionam como sinalização
8 pinos Type 4/5 (lado da fonte, Corsair)	Acima de 300 W	Corrente de até 24 A, cerca de 288 W em 12 V
12V-2×6 nativo PCIe Gen 5	Até 600 W	NVIDIA exige no mínimo 360 W para a RTX 5070

Os dois pinos adicionais que separam a conexão de 6 da de 8 não conduzem corrente de trabalho. Funcionam como linhas de sinalização que informam à placa a disponibilidade de 150 W, o que faz o limite de 75 W do conector de 6 pinos ser uma decisão de norma, não uma restrição dos condutores.

Cabos bem construídos suportam bem mais que o valor nominal… A Corsair afirma que suas conexões de 8 pinos no lado da fonte passam de 300 W, e ainda assim mantém a orientação de tratar cada conexão na GPU como limitada a 150 W, por causa da variação de qualidade entre componentes de hardware de diferentes fabricantes.

Configuração correta para cada placa da geração Blackwell

A RTX 5070 tem consumo total de 250 W e recomendação oficial de fonte com 650 W. O número engana quem faz a conta apenas pela potência total: mesmo abaixo do teto teórico de 300 W de dois conectores, a placa precisa dos dois caminhos independentes:

Modelo	Consumo total	Adaptador correspondente
GeForce RTX 5070	250 W	2 conexões de 8 pinos
GeForce RTX 5070 Ti	300 W	3 conexões de 8 pinos na maioria dos modelos
GeForce RTX 5080	360 W	3 conexões de 8 pinos
GeForce RTX 5090	575 W	4 conexões de 8 pinos

Cada uma dessas conexões precisa sair diretamente da fonte; a regra vale para toda a linha GeForce RTX 50 e aparece impressa nos manuais dos adaptadores distribuídos por parceiras como a MSI, que chegou a incluir um diagrama com a ligação errada marcada com um X.

Fonte de 1000 W não corrige ligação mal feita

O sistema analisado usava uma Zalman ZM1000-EBT, modelo de 1000 W para uma configuração relativamente simples. O canal questionou a escolha, e essa informação expõe outro engano frequente entre montadores iniciantes.

Capacidade nominal alta não compensa distribuição incorreta… A fonte entrega potência através dos cabos conectados a ela, e um único trecho sobrecarregado continua sobrecarregado independentemente do total que o equipamento poderia fornecer.

O caso fica mais difícil de justificar porque a fonte em questão tem mais de um conector PCIe disponível. Não havia impedimento algum para ligar dois cabos separados, e a escolha pelo divisor foi uma decisão de conveniência.

Leia também:

• Mais um conector 12V-2×6 amarelo da MSI queima em uma RTX 5090
• Conector de alimentação amarelo 12V-2×6 da MSI fica preto após queimar numa GeForce RTX 5090
• Aparece mais um caso de conectores de energia derretendo com a RTX 5090

Divisores de terceiros seguem à venda sem aviso claro

Vale separar o acessório problemático dos cabos legítimos, não é verdade? Afinal, divisores passivos de 8 para dois de 8 pinos vendidos por terceiros são diferentes dos cabos pigtail nativos, fornecidos e validados pelo próprio fabricante da fonte, que já saem projetados com bitola compatível com a carga prevista.

Um divisor de 8 para dois de 6 pinos, por exemplo, ao menos mantém a soma nominal dentro do mesmo orçamento de 150 W, com 75 W por conector. A configuração perdeu utilidade porque a conexão de 6 pinos praticamente desapareceu nas placas atuais.

Assim, marketplaces continuam listando esses divisores sem qualquer indicação do limite envolvido, muitas vezes descritos apenas como solução para fontes com poucos conectores.

Para quem monta um computador com uma placa da geração atual, a resposta segura são dois cabos PCIe de 8 pinos dedicados ou um cabo nativo de 16 pinos compatível.
