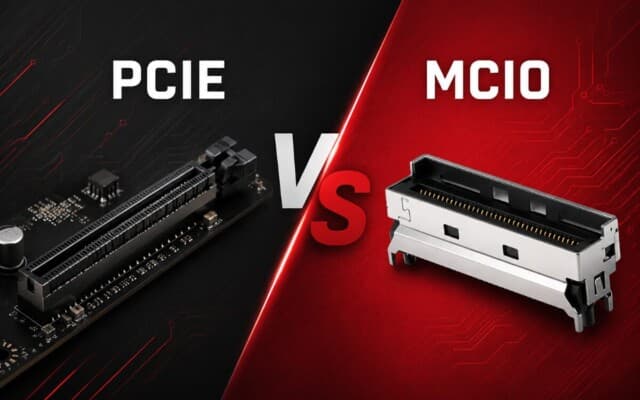

O que é MCIO? Entenda as diferenças entre MCIO e PCIe

O MCIO é um tipo de conector que vivia restrito ao mundo dos servidores e começou a aparecer em placas-mãe de consumo. Ele entra como alternativa ao tradicional slot PCIe, aquele encaixe longo onde a placa de vídeo se prende.

A sigla significa Mini Cool Edge IO. À primeira vista parece concorrente do PCIe, mas a relação entre os dois é mais sutil do que uma disputa direta. Este guia explica o que é o conector, como ele se separa do slot comum e por que isso passou a importar.

O que significa MCIO?

O nome completo, Mini Cool Edge IO, descreve um conector definido pela especificação SFF-TA-1016, mantida pelo comitê SFF da SNIA. É um padrão pensado para transportar sinais seriais de alta velocidade em ambientes exigentes.

A origem está nos Data Centers: servidores, sistemas de armazenamento e máquinas de IA precisam mover muitos dados entre placas, gavetas de SSD e aceleradores, e o MCIO nasceu para dar conta dessa ligação interna com folga de banda.

MCIO não substitui o PCIe

Aqui mora a confusão mais comum… Como falamos acima, o PCIe é um barramento, ou seja, o conjunto de regras que define como os dados trafegam. O que a maioria chama de “slot PCIe” é só o conector físico desse padrão, conhecido tecnicamente como CEM.

Trocando por miúdos, o MCIO não troca o PCIe por outra coisa. Ele transporta exatamente as mesmas linhas PCIe, só que por um caminho diferente, em geral um cabo, no lugar do encaixe rígido na placa. As linhas, os dados e o protocolo seguem sendo PCIe.

Por cima disso, o mesmo conector ainda aceita protocolos de armazenamento como o SAS. Vale entender melhor o barramento PCIe antes de comparar os dois lado a lado.

Um conector menor, com mais pinos e por cabo

A construção física é o que mais separa o MCIO do slot padrão. Ele vem em quatro formatos, classificados pelo número de pinos, e cada um acomoda uma quantidade de linhas.

Formato	Pinos	Linhas
MCIO 4i	38	x4
MCIO 8i	74	x8
MCIO 16i	124 ou 148	x16

O conector é compacto, com pinos espaçados em 0,6 mm, e existe nas versões reta e em ângulo.

O desenho enxuto, somado à blindagem contra interferência, mantém o sinal limpo em frequências altas mesmo quando os dados passam por um cabo.

“Conforme a banda dobra a cada geração, manter a integridade do sinal exige conectores cada vez menores e mais densos”, resumem os engenheiros de validação de servidores da Allion Labs ao descrever a era PCIe 5.0.

MCIO e slot PCIe lado a lado

A tabela abaixo coloca o conector MCIO frente a frente com o slot PCIe tradicional, para deixar claro onde cada um leva vantagem.

Aspecto	Slot PCIe (CEM)	Conector MCIO (SFF-TA-1016)
Tipo de ligação	Encaixe rígido na placa	Cabo ou borda, flexível
O que transporta	Linhas PCIe	As mesmas linhas PCIe (e SAS)
Formatos	x1, x4, x8, x16	38, 74, 124 e 148 pinos (x4 a x16)
Roteamento	Fixo no local do slot	Livre, até onde o cabo alcança
Densidade	Limitada pelo número de slots	Alta, vários conectores em pouco espaço
Uso típico	GPU e placas no desktop	Servidor, NVMe, GPU externa, edge e IA

Ou seja, o slot vence em praticidade para quem só quer encaixar uma placa de vídeo. O MCIO vence quando o espaço é curto e o projeto pede liberdade para levar as linhas a qualquer canto do gabinete.

As gerações do PCIe que o conector acompanha

Como o MCIO carrega PCIe, ele caminha junto com a evolução do barramento. Quanto mais rápida a geração, mais exigente fica o conector, e é aí que o formato cabeado ajuda a segurar o sinal.

Geração	Taxa por linha	Banda por linha (aprox.)	Total em x16 (aprox.)
PCIe 3.0	8 GT/s	~1 GB/s	~16 GB/s
PCIe 4.0	16 GT/s	~2 GB/s	~32 GB/s
PCIe 5.0	32 GT/s	~4 GB/s	~64 GB/s
PCIe 6.0	64 GT/s	~8 GB/s	~128 GB/s
PCIe 7.0	128 GT/s	~16 GB/s	~256 GB/s

Em outras palavras, os conectores MCIO de hoje atendem bem o PCIe Gen4 e o Gen5, e o padrão já nasce preparado para o Gen6, que usa sinalização PAM4.

As gerações mais novas, como o PCIe 7.0, foram fechadas para os membros da PCI-SIG em 2025, mas só devem render produtos de prateleira por volta de 2027 e 2028.

Onde o MCIO já é usado?

O território natural do conector é o mercado de servidores. Ele liga controladores a gavetas de SSD NVMe, a backplanes, a módulos de rede e a aceleradores, sempre que a banda é alta e o espaço é apertado.

O MCIO também não está sozinho nesse papel, visto que conectores como OCuLink e SlimSAS já levavam linhas PCIe por cabo antes dele, só que o MCIO foi desenhado para as frequências mais altas, do Gen5 em diante.

A novidade é a chegada ao conumidor final: a placa industrial Premio CT-XAR01, em formato Mini-ITX, combina um conector MCIO PCIe Gen4 x4 com um slot PCIe Gen5 x16.

No varejo, a Maxsun mostrou modelos de hardware que vão além e trocam o próprio slot de vídeo por dois conectores MCIO.

Leia também:

• Placa-mãe substitui conector PCI-Express por MCIO bem menor
• SSDs PCIe 5.0: quais benefícios e hardwares com suporte
• PCIe 8.0 é oficial com 256GT/s e promete taxa de até 1TB/s em x1

Para o PC de mesa, o slot ainda manda

Vale encerrar separando expectativa de realidade… O MCIO não veio aposentar o slot PCIe, e sim somar uma opção mais flexível para quem precisa dela. A própria Premio explica que o encaixe tradicional segue como espinha dorsal da maioria das máquinas.

Quem monta um PC não ganha nada trocando o slot pelo conector. Uma placa de vídeo de mesa ainda espera o encaixe físico, e ligá-la por MCIO exige uma placa adaptadora. O benefício real aparece em formatos compactos (mini-ITX), servidores e sistemas densos.

O detalhe que mostra para onde a coisa caminha vem da própria PCI-SIG: o grupo já trabalha em um novo conector para o PCIe 8.0, padrão que mira 256 GT/s e cerca de 1 TB/s em x16.

É um sinal claro de que o slot rígido encontra limites físicos nas frequências altas, justamente a brecha que conectores cabeados como o MCIO exploram.

Fonte(s): Premio, Allion Labs e PCI-SIG
